轉接盒

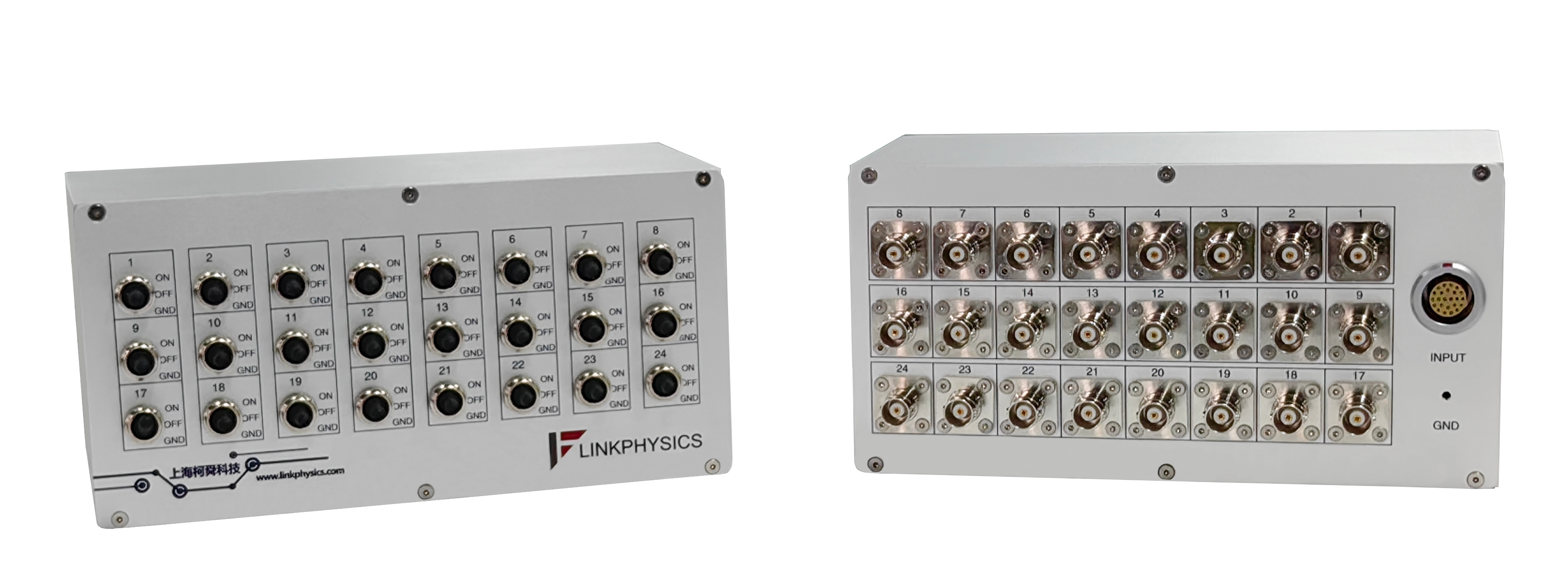

MCB-24、MCS-24 接線盒樣品端是1個24針Lemo接頭，儀表端為24個BNC或SMA接頭。 MCB-48、MCS-48接線盒樣品端是2個24針Lemo接頭，儀表端為48個BNC或SMA接頭。Lemo接頭連接樣品，BNC或SMA接頭連接儀表，每路均可單獨控制通斷和接地，客戶可以任意選擇其中一路BNC或SMA接頭進行信號測試。 MCB、MCS系列接線盒可以完美實現樣品任意通路的選擇和測試。
產品中心
PRODUCT CENTER
轉接盒產品概述
簡介：
MCB-24、MCS-24 接線盒樣品端是1個24針Lemo接頭，儀表端為24個BNC或SMA接頭。 MCB-48、MCS-48接線盒樣品端是2個24針Lemo接頭，儀表端為48個BNC或SMA接頭。Lemo接頭連接樣品，BNC或SMA接頭連接儀表，每路均可單獨控制通斷和接地，客戶可以任意選擇其中一路BNC或SMA接頭進行信號測試。
MCB、MCS系列接線盒可以完美實現樣品任意通路的選擇和測試。
產品特點：
• 樣品通道：1個24針或2個24針Lemo接頭
• 儀表通道：24或48路，每個BNC或SMA接頭採用法蘭式面板安裝
• 每個BNC或SMA接頭均配有鈕子開關控制通斷和接地
• 接線盒留有單獨接地端子
• 機箱前、後面均可拆卸，檢修維修方便
• 每個BNC或SMA接頭配有絲印指示
• 可以按照用戶需求定製，實現多通道信號的靈活選擇和測試
轉接盒技術參數
型號及技術指標：
| 型號 | 樣品通道數量 | 儀表通道數量 | 輸入通道接頭 | 輸出通道接頭 | 最大電壓 | 最大電流 | 機箱尺寸 | 重量 |
| MCB-24 | 24 | 24 | LMEO | BNC | 500V* | 1A* | 200mm×96mm×100mm | 1.4kg |
| MCS-24 | 24 | 24 | SMA | 200mm×96mm×100mm | 1.4kg | |||
| MCB-48 | 48 | 48 | BNC | 200mm×96mm×100mm*2 | 2.8kg | |||
| MCS-48 | 48 | 48 | SMA | 200mm×96mm×100mm*2 | 2.8kg |
*最大電流和電壓指標指的是SMA、BNC接頭的最高耐受指標
*人體安全用電壓為36V，高於36V使用時請將接線盒实行接地保護
