低溫三同軸電纜
T型三同軸電纜是一款外徑為1.6mm可在低溫下使用的極細三同軸電纜，對於要進行精密直流測試的低溫系統，通常會採用此 種電纜。
產品中心
PRODUCT CENTER
低溫三同軸電纜產品概述
T型三同軸電纜是一款外徑為1.6mm可在低溫下使用的極細三同軸電纜，對於要進行精密直流測試的低溫系統，通常會採用此種電纜。
型號：
| TC-C-08-LP | T型極細低溫實心三同軸電纜，8米 |
| TC-C-15-LP | T型極細低溫實心三同軸電纜，15米 |
| TC-C-30-LP | T型極細低溫實心三同軸電纜，30米 |
| TC-C-100-LP | T型極細低溫實心三同軸電纜，100米 |

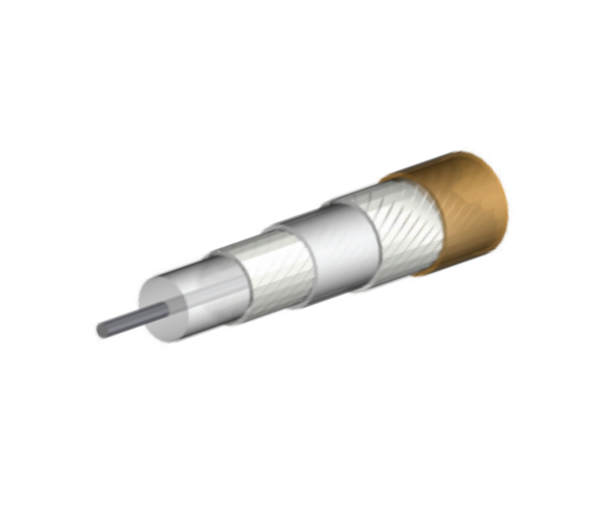

| 導體 | 鍍銀高強度銅合金（1x0,16） | 0,16 |
| 絕緣層 | 固態PTFE | 0,52 |
| 編織層 | 鍍銀銅（0.06） | 0,85 |
| 內保護層 | FEP，透明 | 1,00 |
| 編織層 | 鍍銀銅（0.06） | 1,35 |
| 外保護層 | FEP，棕色透明 | 1,60 |
| 重量 | 6.7kg/km | |
| 溫度範圍（°C） | 10mK--450K |
低溫三同軸電纜技術參數
電學性能：
| 阻抗 | 50 + 5 Ohms |
| 電容 | nom 94 pF/m |
| 信號傳播速度 | 70 % |
| 信號延遲 | 4.7 ns/m |
| 工作電壓，研讨r.m.s. | 400 max |
| 工作電壓，直流 | 800 max |
| 衰減，典型值 （空氣溫度為+20°C時的標稱值） | 見下方表格 |
| 功率，典型值 （海平面環境溫度為40℃，VSWR為1.0） | 見下方表格 |
| 適用頻率 | up to 2,5 GHz |
| 屏蔽效果 MHz | typically -60 dB/m |
| 衰減 | 平均功率 | ||
| MHz | dB/100m | MHz | W |
| 100 | 65 | 100 | 64 |
| 200 | 92 | 200 | 45 |
| 400 | 130 | 400 | 32 |
| 900 | 196 | 900 | 21 |
| 1200 | 227 | 1200 | 18 |
| 1500 | 254 | 1500 | 17 |
| 1800 | 278 | 1800 | 15 |
| 2000 | 294 | 2000 | 14 |
| 2500 | 329 | 2500 | 13 |
